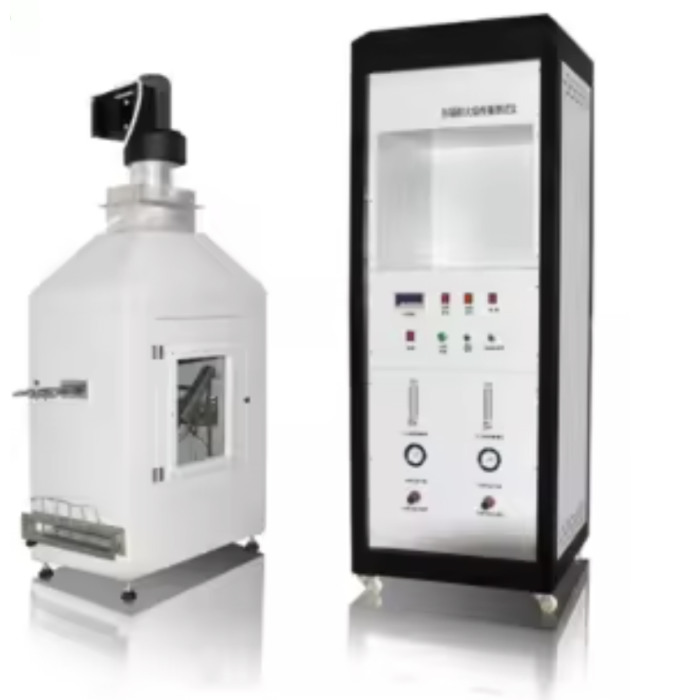

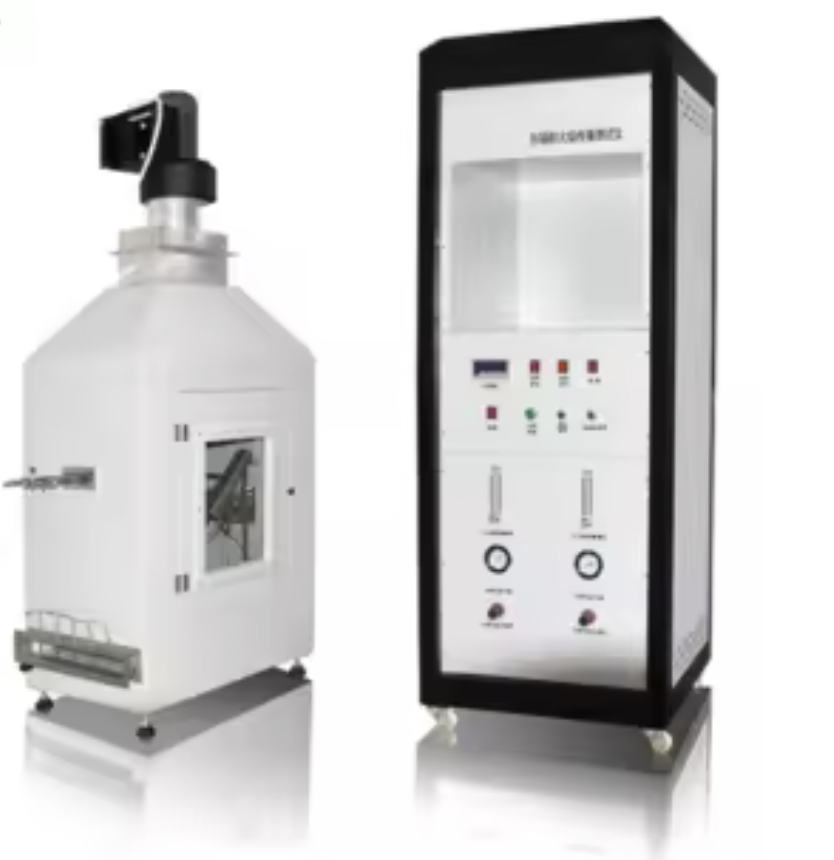

تستر کابینت Epiradiator برای تست ایمنی آتش نشانی

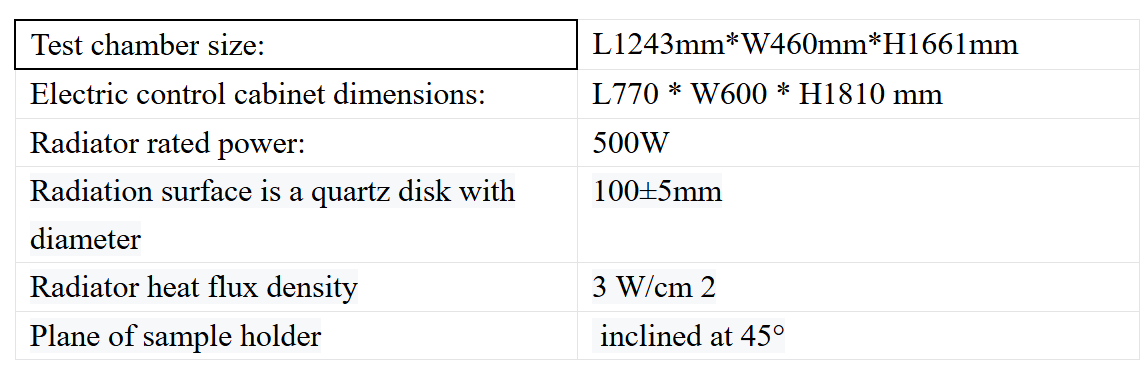

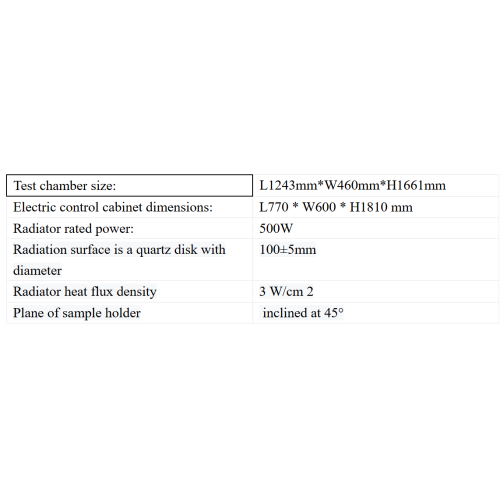

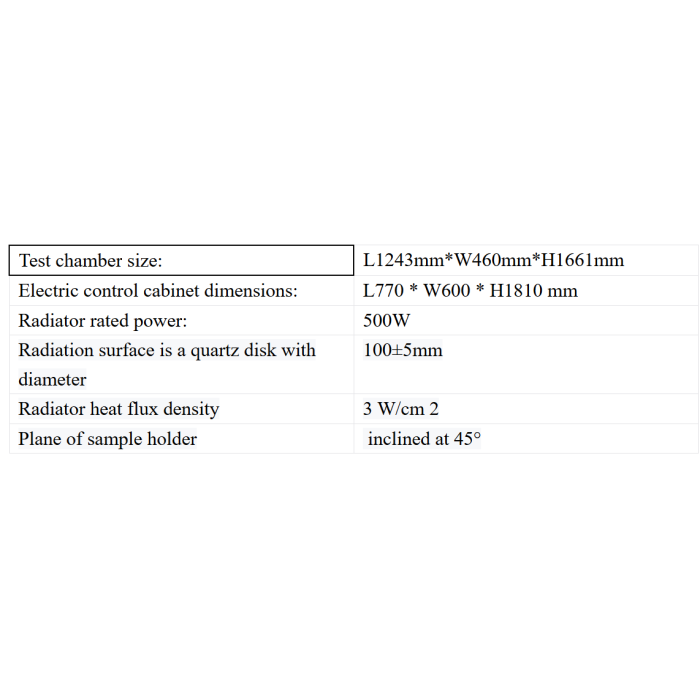

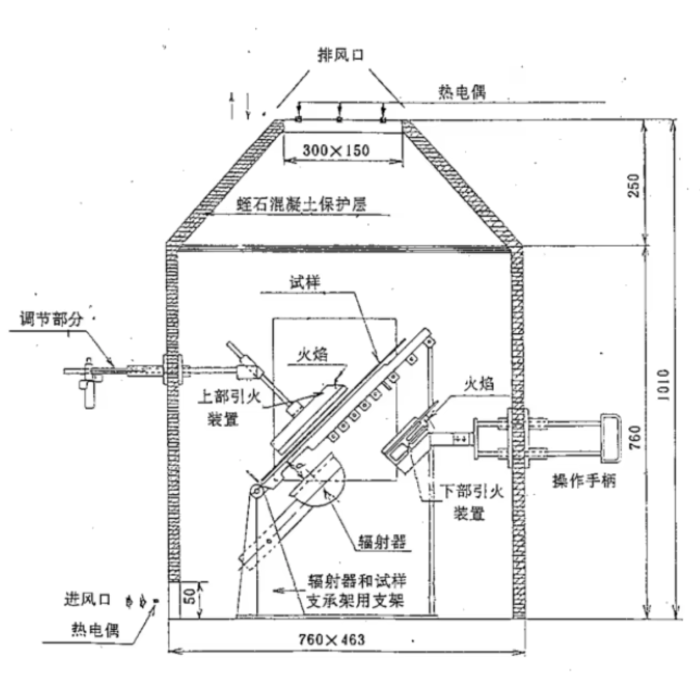

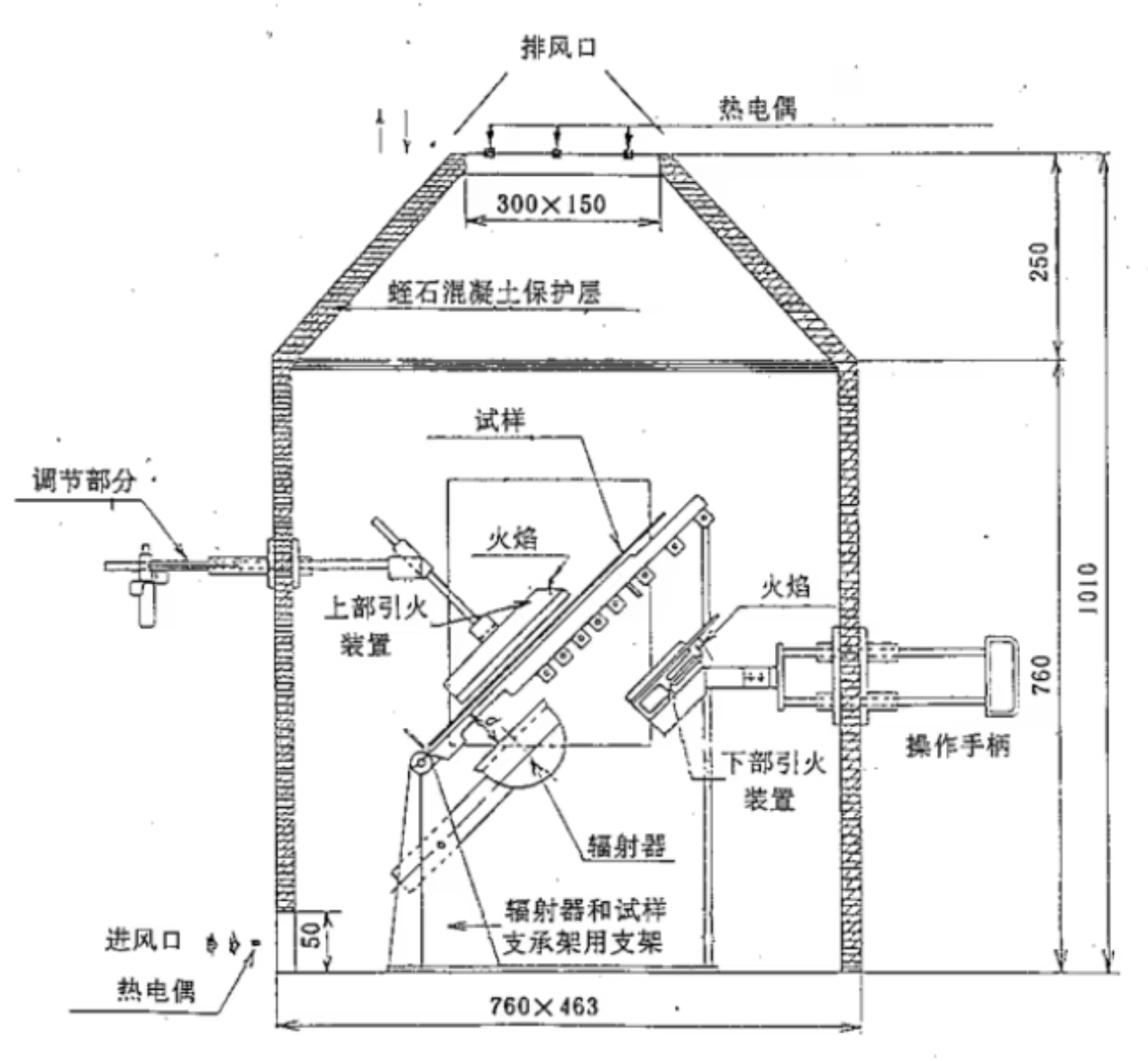

(1) محفظه آزمایش: L1243mm*W460mm*H1661mm از ورق فولادی ضد زنگ ساخته شده و از رنگ پخت الکترواستاتیک با دمای بالا ساخته شده است. قسمت پایین دارای دهانه ثابت به ارتفاع 50 میلی متر است. در قسمت بالایی یک درگاه خروج دود تعبیه شده است و دیواره بدنه جعبه دارای یک لایه محافظ از مواد عایق و غیر قابل اشتعال به ضخامت حدود 30 میلی متر است. لایه محافظ از 1/8 بتن ورمیکولیت (یعنی 8 روبیت، 1 سیمان وانادیوم) ساخته شده است. یک گذرگاه اگزوز با مکش اجباری و تنظیم کننده، گذرگاه اگزوز به درگاه اگزوز محفظه آزمایش متصل است و مجهز به یک پنجره مشاهده شفاف است. این دستگاه ورودی هوا لوله‌ای فولادی ضد زنگ را به کار می‌گیرد و مجهز به یک دستگاه فیلتر برای محافظت از منابع آلودگی داخلی است.

(2) رادیاتور: دستگاه تابش حرارتی Epiradiator، قدرت نامی 500W است، سطح تابش یک دیسک کوارتز با قطر 100±5 میلی متر است. شیار مارپیچ در دیسک برای گرم کردن به دور سیم مقاومت پیچیده شده است و شیار مارپیچ دارای 6 دور می باشد. رادیاتور دارای چگالی شار حرارتی 3 W/cm 2 در صفحه موازی 30 میلی متر از سطح تابش است و تا حد امکان یکنواخت است.

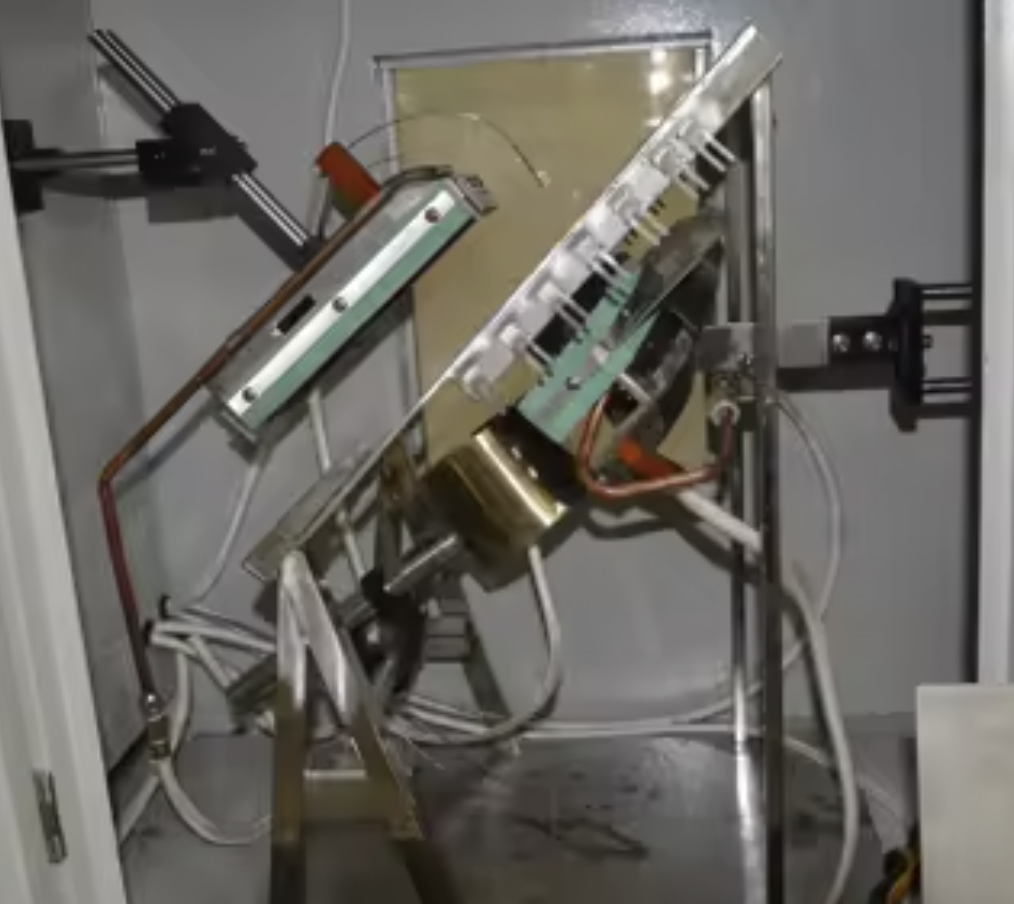

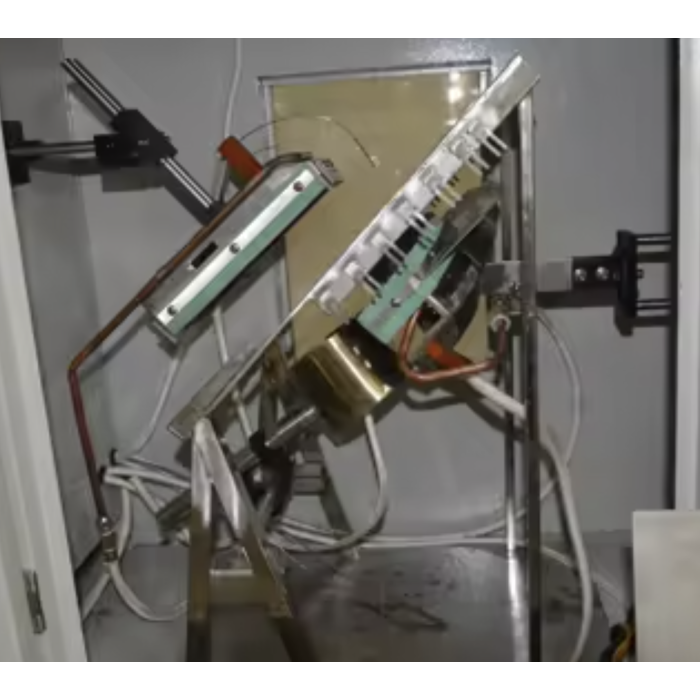

(3) قاب پشتیبانی نمونه: یک قاب مستطیلی با حالت باز بالا از سه آهن زاویه ساخته شده است که U شکل است. برای اندازه گیری طول شعله، یک علامت ثابت به آهن های نبشی در دو طرف قاب تکیه گاه جوش داده می شود. گاهی اوقات آزمایش نیاز به استفاده از یک توری نمونه دارد، بنابراین دو گیره برای شبکه ثابت به دو طرف تکیه گاه جوش داده می شود. نگهدارنده نمونه و رادیاتور روی یک براکت نصب شده اند. صفحه نگهدارنده نمونه 45 درجه شیب دارد و انتهای پایین آن 250 میلی متر از پایین محفظه آزمایش است. رادیاتور از طریق یک دستگاه تنظیم کننده عبور می کند به طوری که سطح دیسک تابشی موازی با صفحه قاب پشتیبانی نمونه با فاصله 30 میلی متر است. خط مرکزی دیسک تابشی در یک صفحه با فاصله مساوی از سمت چپ و راست قاب نگهدارنده نمونه قرار دارد و انتهای پایینی دیسک تابشی حدود 40 میلی متر از انتهای پایین نمونه فاصله دارد.

(4) توری محافظ: توری ساخته شده از سیم فولادی با قطر 3 میلی متر به دو شکل تقسیم می شود، یکی برای مواد با استحکام ناکافی و دیگری برای مواد با خزش آشکار در طول آزمایش. در طول آزمایش، توری بر روی قاب نگهدارنده نمونه قرار می‌گیرد و فاصله بین سطح نمونه و سطح تابشی رادیاتور برای برآوردن نیازهای مشخص شده تضمین می‌شود.

(5) دستگاه آتش نشانی:

دستگاه جرقه زنی پایین: قسمت جت دستگاه جرقه زنی پایین دارای شکل قوس دایره ای با شعاع 100 میلی متر و طول موثر 180 میلی متر است.

جرقه زن فوقانی: قسمت بالایی جرقه زنی مستطیل شکل، طول موثر لنس 60 میلی متر، قطر داخلی نازل 6 میلی متر و سوراخ های کوچک به قطر 0.6 میلی متر و فاصله سوراخ ها 20 میلی متر است.

(6) گاز: با استفاده از گاز بوتان یا پروپان.

(7) طول شلیک خلبان 15 میلی متر است.

(8) هر خلبان مجهز به یک شیر با یک نشانگر دقیق برای تنظیم جریان گاز است. شیر سوزنی ارتفاع شعله مشعل بالا و پایین را کنترل می کند و مجهز به ارتفاع سنج شعله می باشد.

(9) در عقب خلبان، دو لوله جرقه زنی ثابت وجود دارد که می تواند جت را مشتعل کند.

(10) بخش تنظیم کننده دستگاه خلبان در خارج از اتاق آزمایش قرار می گیرد تا فاصله بین خلبان و نمونه در طول آزمایش تنظیم شود.

(11) دستگاه اندازه گیری دما:

پنج ترموکوپل (ترموکوپل های آلیاژ نیکل-کروم-نیکل-آلومینیوم-منیزیم در مرکز درگاه اگزوز محفظه آزمایش و چهار مورب قرار گرفته اند و پنج ترموکوپل روی خط افقی در پایین مخزن قرار گرفته اند. اختلاف دما بین جریان هوا و انتهای ورودی وضعیت مقدار اختلاف دما را در زمان واقعی نشان می دهد.

(12) ابعاد کابینت کنترل الکتریکی: L770 * W600 * H1810 میلی متر

(13) قدرت کار: AC220V، 50HZ

ویژگی

1. محفظه فولاد ضد زنگ با دیوارهای داخلی مقاوم در برابر آتش.

2. سیستم ورودی هوای مخروطی استاندارد مجهز به سیستم تصفیه هوا برای جلوگیری از تأثیرگذاری بر نتایج.

3. سیستم گرمایش تابش Epiradiator توسط کنترل کننده قدرت تنظیم می شود تا نیازهای مختلف را برآورده کند.

4. سوپاپ سوزنی برای تنظیم ارتفاع شعله.

5. مجهز به ترموکوپل برای دمای هوا.

6. مجهز به نرم افزار تست و تجزیه و تحلیل برای ارائه شاخص اشتعال پذیری، شاخص توسعه احتراق و غیره.
